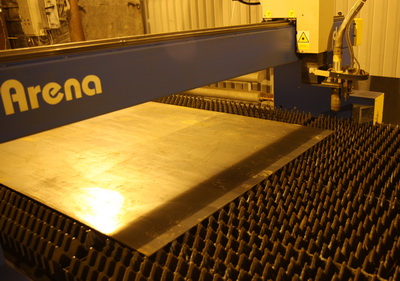

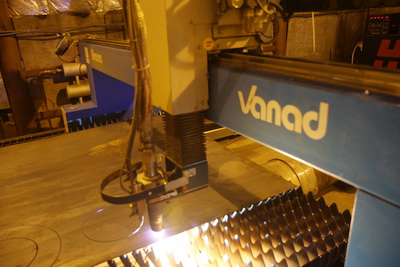

Плазменная резка на станке Vanad Arena Plasma
Одной из установок, использующейся на нашем предприятии, является современный станок плазменной резки Vanad Arena.
При использовании данного станка с ЧПУ для плазменной резки металла обеспечивается высокая точность и чистота реза за счет следующих его особенностей:
Станок плазменной резки имеет автоматическую регулировку расстояния между плазменной горелкой и листом. Система защиты горелки от повреждения позволяет экономить расходные материалы.
Плазменная резка осуществляется в полностью автоматическом режиме, с автоматическим регулированием и контролем за подачей газа и регулировкой давления.
Направляющие портала установки плазменной резки Vanad отделены от рабочего стола, что исключает влияние тепловых деформаций на качество плазменной резки, а также отсутствие мелких вибраций станка.
Установка может комплектоваться дополнительным сверлильным /резьбонарезным блоком.
Дополнительно можно поставить головка для снятия фасок.
Дополнительно можно поставить на станок плазменной резки приспособление для резки полос.
Установки плазменной резки VANAD ARENA имеет жесткий и легкий стальной портал.
Важной особенностью установки плазменной резки Vanad Arena является возможность скомпенсировать неточность монтажа.
Установка плазменной резки не требует обслуживания специализированной организацией, проста и удобна в эксплуатации.
Система ЧПУ управления плазменной резкой обеспечивается двухпроцессорным компьютеров. Система работает на основе Windows. Все Программное обеспечение и интерфейс машины на русском языке.
Заглянув к нам на основную страницу, вы познакомитесь с основами плазменной резки металла и ознакомитесь с нашими ценами.
Базовые параметры станка плазменной резки VANAD ARENA
- Направляющие:
- Линейные профильные шариковые – высокая точность по оси X.
- Линейные профильные для суппортов –высокая точность по оси Y.
- Линейное перемещение подъема горелки обеспечивается высокая точность оси по Z.
- В станке используются двигатели с постоянным крутящим моментом, что обеспечивает долговечность и удобство эксплуатации;
- Возможность плазменной резки металла толщиной 175 мм
- В комплект программного обеспечения входят шаблоны готовых изделий, что позволяет оператору на месте задавать параметры и вырезать плазмой простые детали;
- Перенос данныхх осуществляется через разъем USB;
- Для оператора станка предлагается цветной и удобный сенсорный дисплей.
- Дополнительно имеется возможность подключить переносную панель управления..
Технические характеристики
- Толщина листа под резку плазмой: 1-60 мм.
- Толщина листа под реку газом: 4-3000 мм.
- Количество резаков: до 4.
- Максимальная обслуживаемая площадь: от 1700x3500 мм до 3200x21000 мм.
- Точность позиционирования не более ±0,25 мм.
- Максимальная скорость: до 12 м/мин.
Линейные профильные для суппортов –высокая точность по оси Y.
Технические характеристики плазменной резки
|
Операционная скорость |
17 м/мин |
|
Точность позиционирования |
± 0,25 мм с коррекцией нелинейности |
|
Повторяемая точность |
± 0,2 мм |
|
Максимальное рабочее ускорение |
900 мм/с2 |
|
Интервал программирования |
0,005 мм |
|
Интервал измерения |
0,01 мм |
|
Объем основной памяти |
2048 MB |
|
Мощность привода |
300 Вт |
|
Длина рабочей поверхности стола |
От 1,5x3,0 до 2,0x6,0 мм |
|
Высота стола |
650-700 мм |
|
Условия для размещения станка в помещении |
|
|
Температура в помещении |
От 00 С до +40 0С |
|
Максимальная влажность |
До 50% при 40 0С или 90% при 20 0С при высоте над уровнем моря 1000 м |
|
Электрическое напряжение |
3x4В ±10%, 50-60 Гц ±4% |
